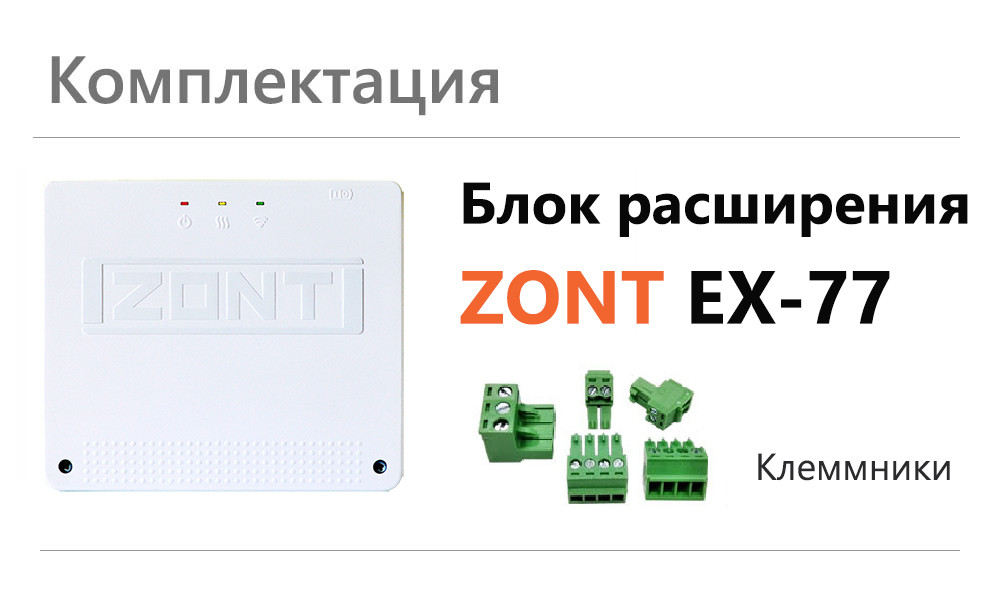

Блок расширения ZONT EX-77

Блок расширения ZONT EX-77 разработан для регулятора Climatic 1.3. Позволяет добавить прямые/смесительные контуры и обеспечивает обмен данными с регулятором по интерфейсу RS-485.

Максимальное количество подключаемых EX-77 к регулятору — 6 штук. Таким образом, система отопления и горячего водоснабжения с автоматическими регуляторами Climatic 1.3 и Climatic.V2 может включать до 16 управляемых контуров.

Особенности ZONT EX-77:

• Максимальная длина линии RS-485 не более 200 метров.
• Каждый блок добавляет два дополнительных контура.
• Имеет шесть релейных входов для прямого управления различными исполнительными механизмами.
• Имеет шесть выходов типа открытый коллектор.
• Два входа могут быть использованы для подключения датчиков NTC.

Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регуляторов ZONT Climatic 1.3 и Climatic.V2 реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.

Цифровые проводные датчики температуры, подключенные к данному блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении без указания наименования БР, к которому эти датчики подключены.
