Промежуточное реле ZONT PK-1P для H-1000+PRO, H-2000+PRO, C2000+

Реле электромагнитное ZONT PK-1P используется в качестве промежуточного, для гальванической развязки между силовыми цепями и цепями управления и дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле.

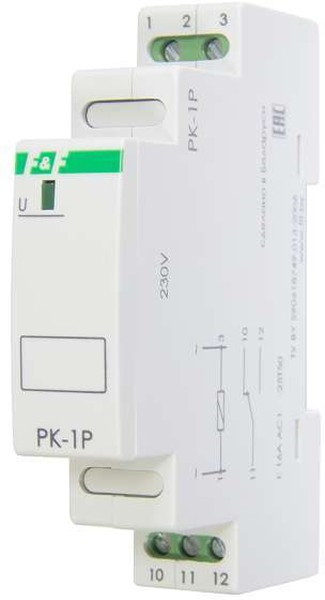

Реле PK-1P выполнено в одномодульном корпусе для крепления на DIN-рейку 35 мм. На передней панели находится индикатор питания/смены положения контактов исполнительно реле.

Особенности реле ZONT PK-1P:

• Напряжение питания (В): 12, 24, 48 AC/DC; 110, 230 50 Гц.
• Тип присоединенного автоматического выключ. защищающего коммутируемую цепь В16(16А).
• Ток потребления при напряжении 24-230 В (мА) не более 25.
• Максимальный ток нагрузки (AC1) 16 А.
• Время включения не более 40 мс.
• Крепление на DIN-рейку.
• Время выключенияне более 20 мс.
• Диапазон рабочих температур от -25 до +50 °С.

Подключение PK-1P: провод фазы подключить к зажимам 1 и 11, провод нуля к зажиму 3. Нагрузку подключить между нулевым проводом и зажимом 12.).
